NOx治理丨生活垃圾填埋氣發電廠三臺1MW顏巴赫沼氣發電機組尾氣氮氧化物治理

http://www.anyemao.cn/upload/20231229/171410_79985.jpg

案例屬性

產品概述

關鍵詞：生活垃圾填埋氣發電廠,顏巴赫沼氣發電機組,發電機組尾氣氮氧化物治理,NOx治理,綠聯凈化

一、項目簡介

項目名稱：華南某生活垃圾填埋氣發電廠沼氣發電機組尾氣脫硝

機組信息：1000kW顏巴赫J320型沼氣發電機組

設備名稱：綠聯凈化L-GETX系列SCR脫硝系統

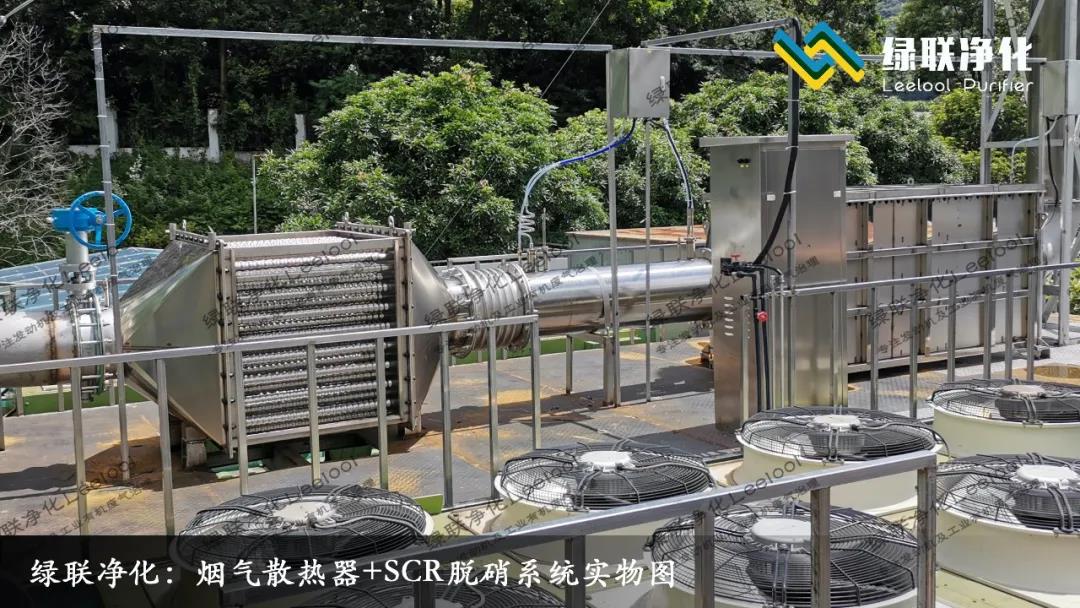

技術方案：煙氣散熱器+SCR脫硝系統

采購數量：3臺套

設計單位：綠聯凈化技術（東莞）有限公司

二、項目背景簡介

華南某垃圾填埋氣發電廠通過收集垃圾填埋氣燃燒發電，年均發電量22000MWh，年均凈上網電量21000MWh，針對電廠3臺內燃發電機組尾氣NOx超標排放，采用選擇性催化還原法（SCR）來對尾氣進行達標治理。本工程采用的排放標準為：《火電廠大氣污染物排放標準》（GB13223-2011）。要求排放煙氣中NOx濃度≤120mg/Nm3。排放標準要求不限于NOx濃度，處理過程中保證此標準合格的同時，確保其他相關污染物達標排放，并且不產生新型污染物。另外，保證脫硝效率的同時，也保證氨的逃逸率達到性能保證指標。

三、技術方案：SCR脫硝系統

基于本項目的要求和實際排放情況，綠聯凈化確定的技術路線是：煙氣散熱器+SCR脫硝系統（選擇性催化還原）。SCR脫硝系統通過噴射尿素水溶液作為還原劑，在催化劑的作用下發生化學反應，有效減少燃氣發動機氮氧化合物（NOx）的排放。SCR技術是通過一套控制系統實時監測發動機排放的NOx的濃度，指揮系統中的尿素泵噴射適量的尿素溶液作為還原劑，在SCR的催化劑的作用下使排氣中的氮氧化物NOx還原成對于環境和人體無害的氮氣和水。

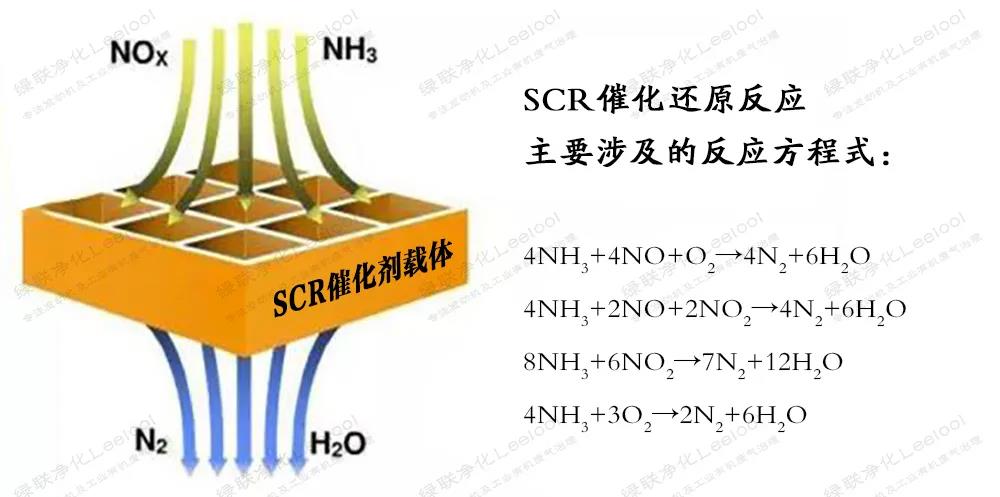

選擇性催化還原法（SCR）對柴油機尾氣中NOx進行控制，利用NH3或尿素（通常采用質量比為32.5%的尿素水溶液）作為還原性物質，在O2濃度高出 NOx濃度兩個數量級以上的條件下，在一定的溫度和催化劑作用下，利用NH3將NOx還原為N2和H2O，由于NH3高選擇性地優先還原NOx，而不先與O2反應，故稱之為“選擇性催化還原”。對于多余的NH3在SCR載體末端涂覆一定比例的氨逃逸催化劑（ASC），確保NH3與O2反應生成N2和H2O，避免NH3泄漏造成二次污染。

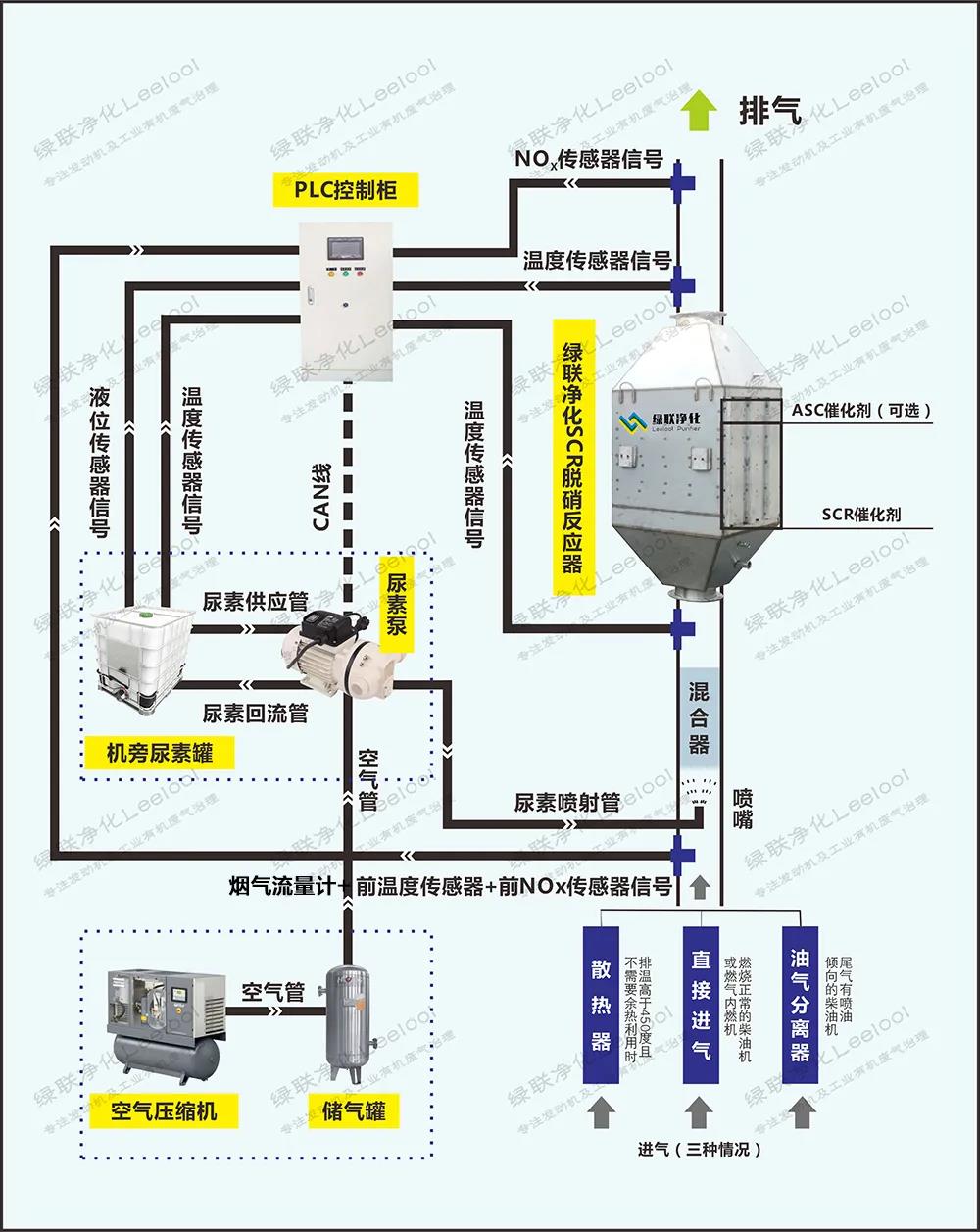

綠聯凈化SCR脫硝系統的工作流程示意圖

四、綠聯凈化SCR脫硝系統的優勢

1. 精準控制：通過與眾多全球知名發動機匹配實踐，高精度傳感器、D家設計的電氣系統與全球D級電氣元件匹配，實施精準協作，確保SCR和ASC系統中NOx和NH3處理效率滿足全球最嚴苛的排放標準。NOx治理效率95%以上。控制系統內置云端通信系統，實時提供治理后污染物排放指標；也可接入電站的DCS系統。

2. 定制開發：綠聯凈化數據庫收集有全球主流大馬力發動機原始排放數據，同時，為顏巴赫Jenbacher、曼海姆MWM、卡特彼勒CAT、安特優mtu、康明斯Cummins、帕金斯Perkins、三菱重工MITSUBISHI、沃爾沃VOLVO、科克GOOGOL等知名發動機累計提供過五十臺以上不同燃料、不同應用場景發動機尾氣中的黑煙、一氧化碳和氮氧化物等污染物治理成功經驗。

3. 技術服務：公司的技術團隊提供全面有力的試驗數據及實際項目運行數據，完整的售前技術支持、售中產品生產跟進、專業點技術人員項目現場調試及培訓、完整的售后服務體系。

4. 性價比高：以綠聯團隊設計、制造、安裝、調試、服務的一個7臺套1.17MW沼氣發電機組項目為例，在運行超過13000余小時的數據反饋來看，尿素消耗量不超過0.006元/kWh，經濟性達到客戶設計預期。

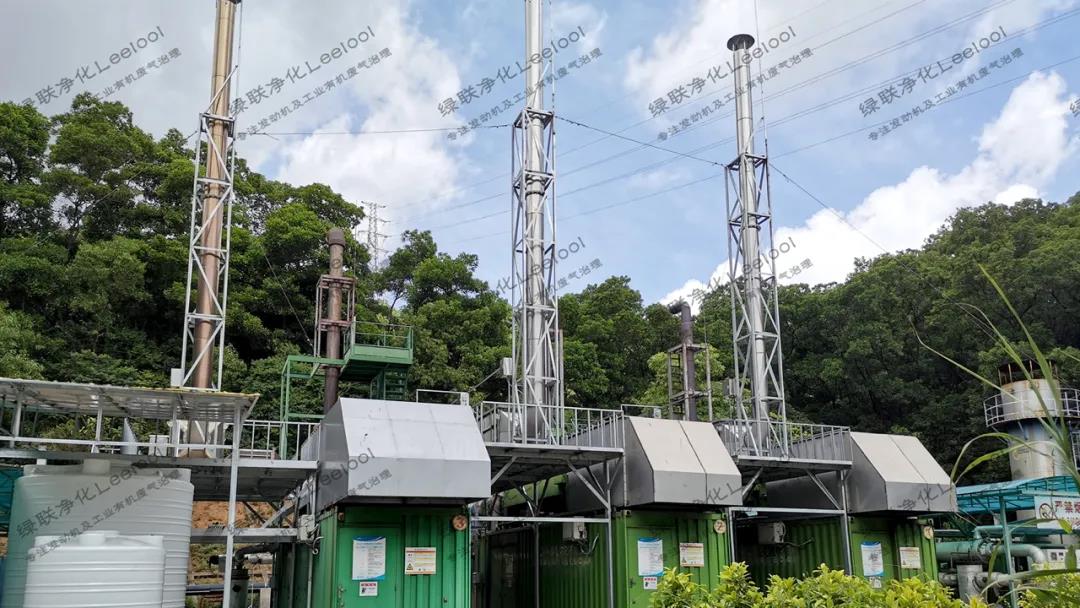

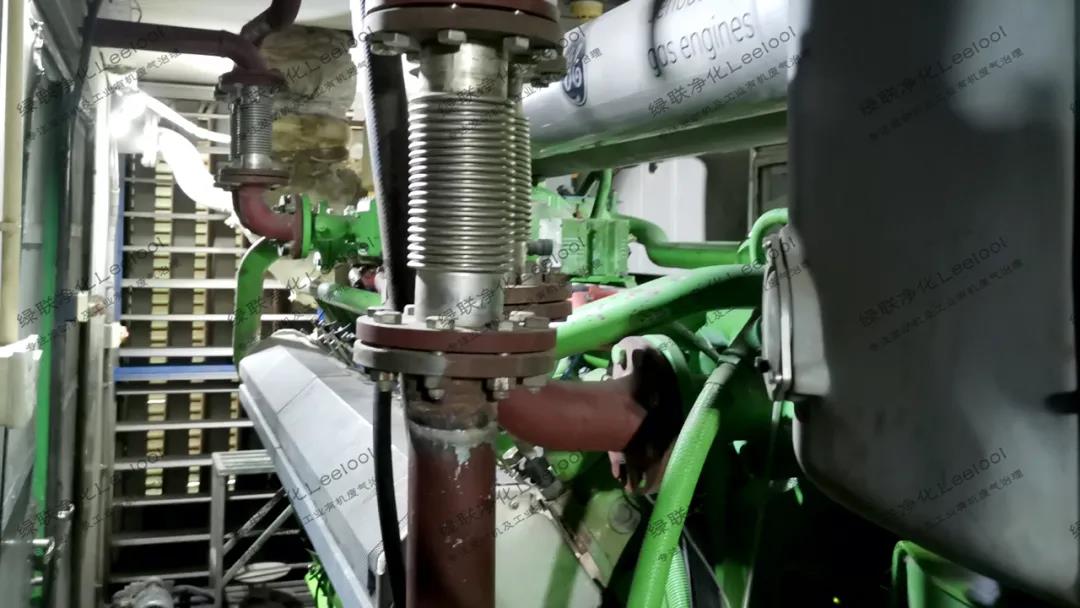

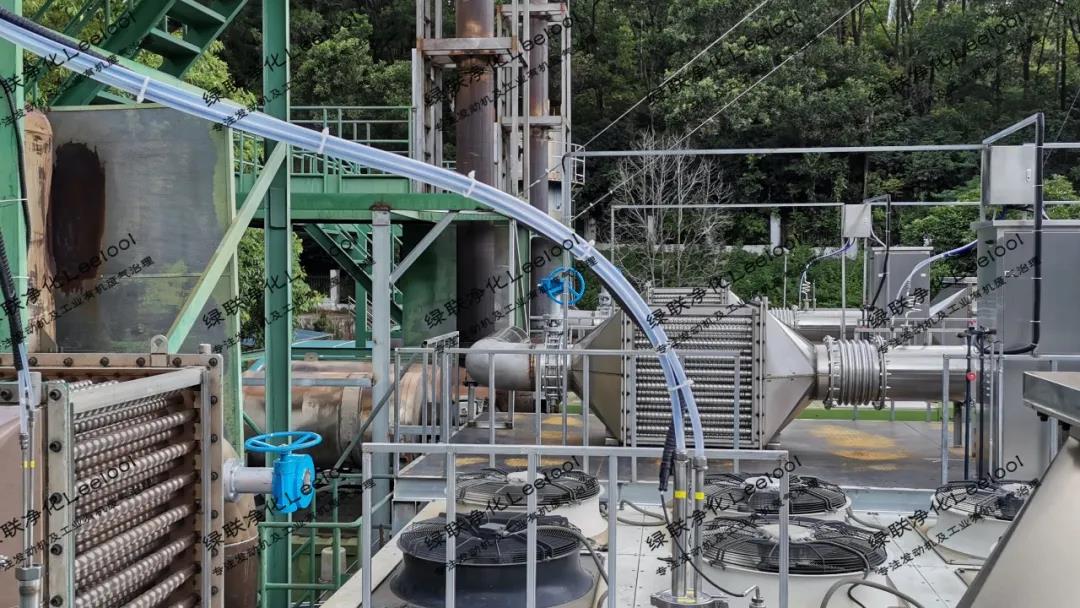

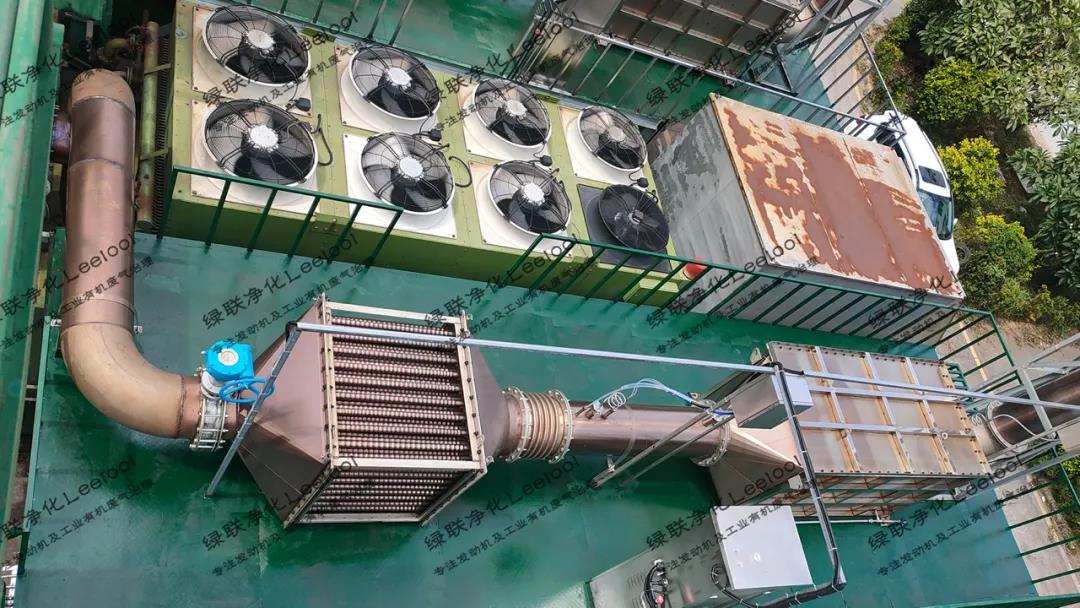

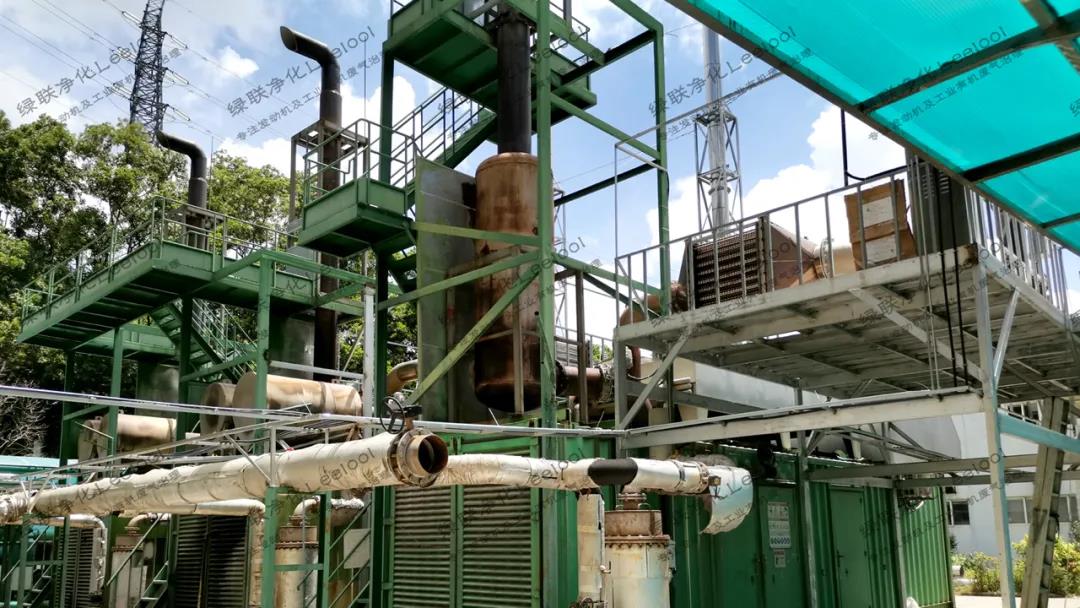

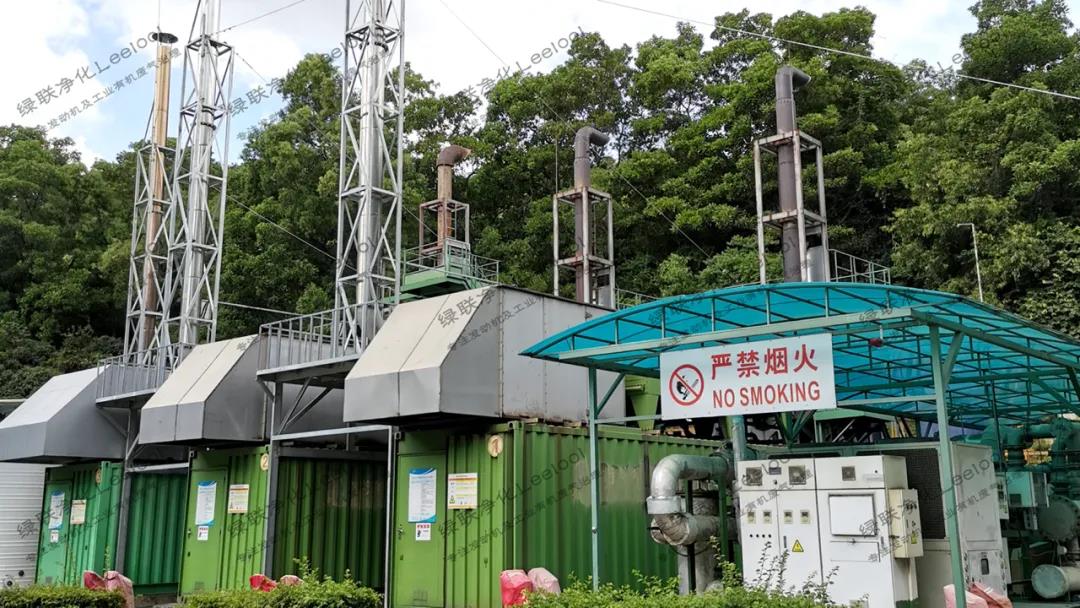

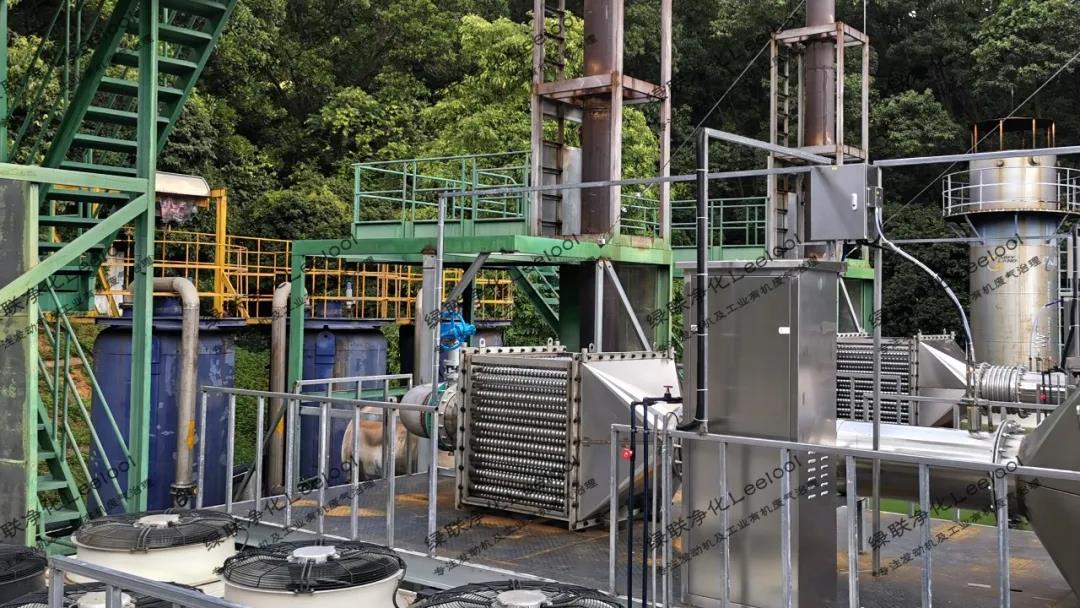

五、現場圖片
